토탈스테이션(광파기) 점검을 문의하실 때 "값이 이상하다"는 설명만으로는 원인을 좁히기 어렵습니다. 실제로는 장비 고장이 아니라 설정값 하나가 틀어져서 생기는 경우도 적지 않습니다. 이 글은 엘원측량솔루션이 점검·성능검사 접수 전에 함께 확인하는 항목을, 현장에서 직접 해볼 수 있는 순서로 정리한 안내입니다. 메뉴 이름은 CHCNAV 토탈스테이션 사용자 가이드(2024-09)를 기준으로 적었고, 다른 기종도 확인할 내용은 같습니다.

1. 틀어진 모양부터 봅니다

먼저 값이 어떻게 틀어지는지를 봅니다. 모양에 따라 먼저 의심할 곳이 다릅니다.

• 거리와 상관없이 모든 거리가 같은 양만큼 다르다 → 프리즘 상수 설정
• 먼 거리일수록 차이가 커진다 → 대기 보정(ppm) 값
• 평면 위치는 맞는데 표고만 일정하게 다르다 → 기계고·프리즘고 입력
• 방향이나 점마다 차이가 들쭉날쭉하다 → 정준·구심, 기계 설치 상태부터

앞의 세 가지는 대부분 설정에서 해결됩니다. 네 번째도 기계를 다시 세워 확인한 뒤에 장비 문제를 의심하는 편이 빠릅니다.

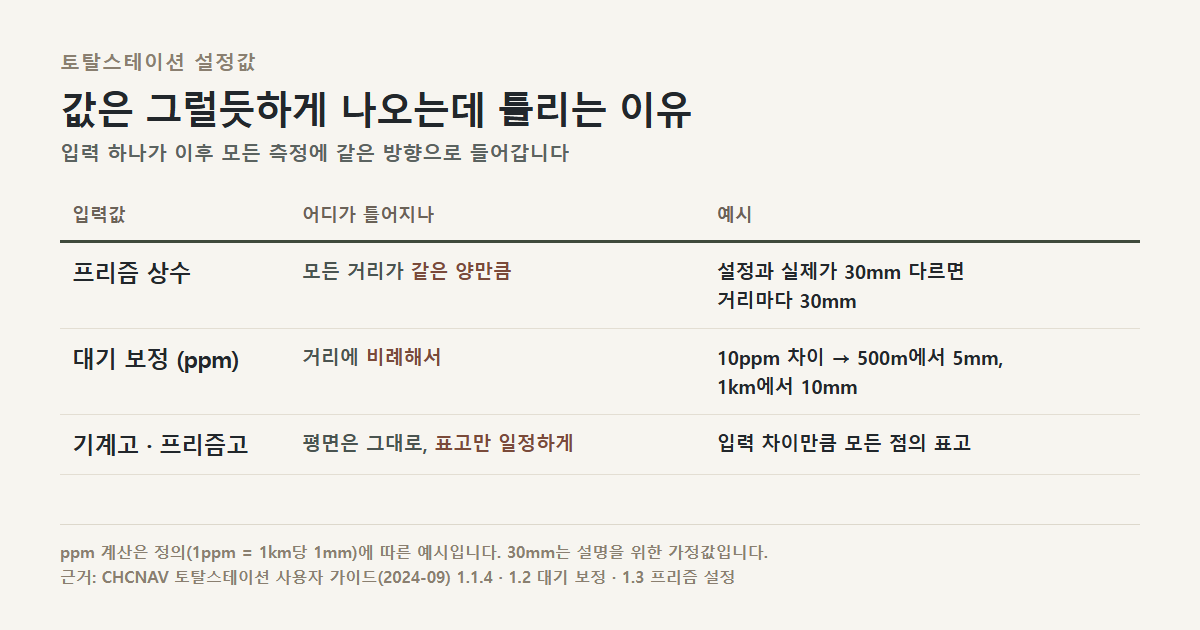

그림 1. 입력값별로 측정값이 틀어지는 모양. ppm 예시는 정의(1ppm = 1km당 1mm)로 계산했고, 30mm는 설명용 가정값입니다.

2. 프리즘 상수는 표적판에서 확인합니다

프리즘 모드로 잴 때는 실제로 쓰는 프리즘과 기계에 설정된 프리즘이 같아야 합니다. 표적판에 상수가 인쇄된 프리즘이 많습니다. 아래 CHCNAV 프리즘에는 -30 MM OFFSET이 적혀 있습니다. 기계의 프리즘 설정 화면에서 적용 중인 값을 보고, 이 표기와 같은지 대조하세요.

다른 현장에서 쓰던 프리즘을 가져왔거나, 무프리즘 모드로 쓰다가 프리즘으로 돌아왔을 때 특히 자주 어긋납니다.

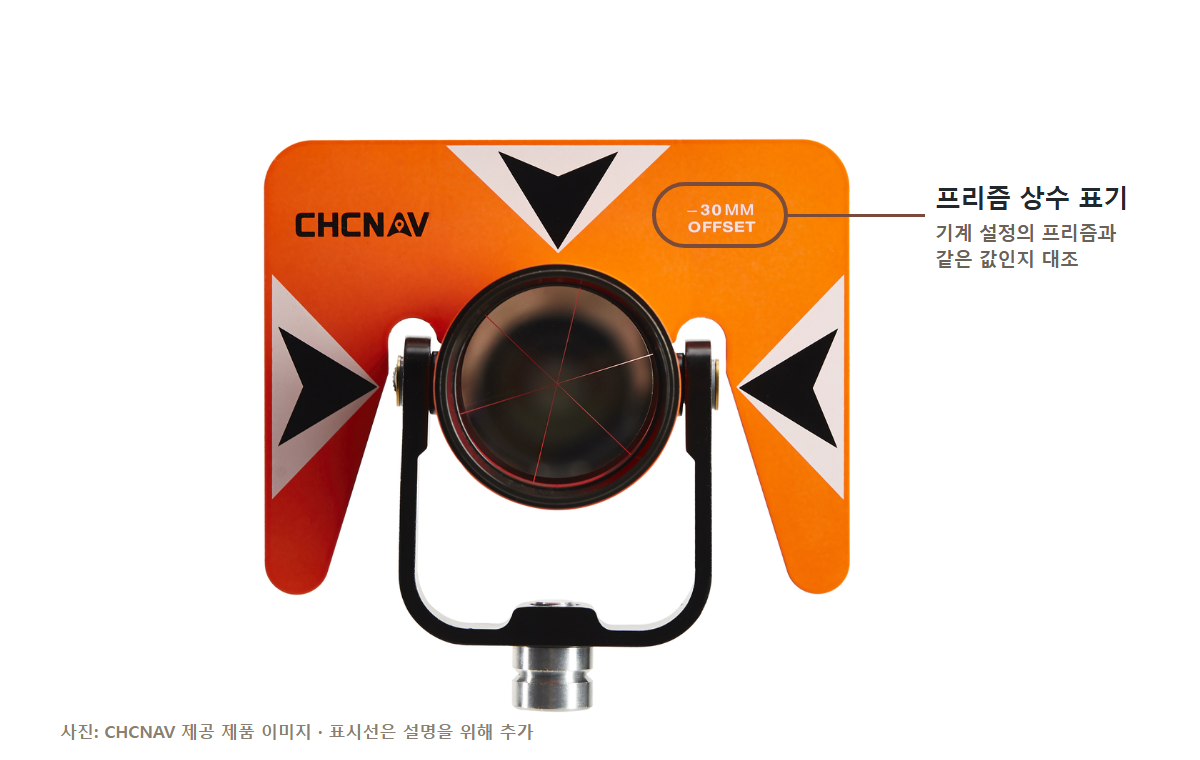

사진 2. 표적판에 프리즘 상수가 표시된 반사 프리즘. 사진: CHCNAV 제공 제품 이미지, 표시선은 설명을 위해 추가.

3. 기계고·대기 보정 값을 다시 봅니다

기계고와 프리즘고는 입력한 뒤 모든 점의 표고에 들어갑니다. CHCNAV 가이드 기준으로는 현재 스테이션의 기계고를 고치면 이미 측정한 점들의 표고도 바뀝니다. 언제 어떤 값으로 바꿨는지 야장에 남겨 두세요.

대기 보정은 온도·기압을 넣거나 기계 센서값을 읽어 ppm을 계산합니다. 아침에 넣은 값을 오후까지 그대로 두지 않았는지 확인합니다.

4. 기계를 다시 세우고 알려진 점을 봅니다

설정에 문제가 없으면 기계를 다시 세웁니다.

1. 막대 기포로 정준하고, 90°씩 돌려 네 방향 모두 기포가 가운데인지 확인
2. 구심을 맞춘 뒤 정준을 다시 확인
3. 스테이션 설정 후 알려진 점을 다시 시준해 확인 (CHCNAV 가이드의 [방위 확인])

가능하면 스테이션 설정에 쓰지 않은 다른 기지점으로 확인하세요. 설정에 쓴 점으로만 보면 그 점 좌표가 틀렸을 때 알아차리기 어렵습니다.

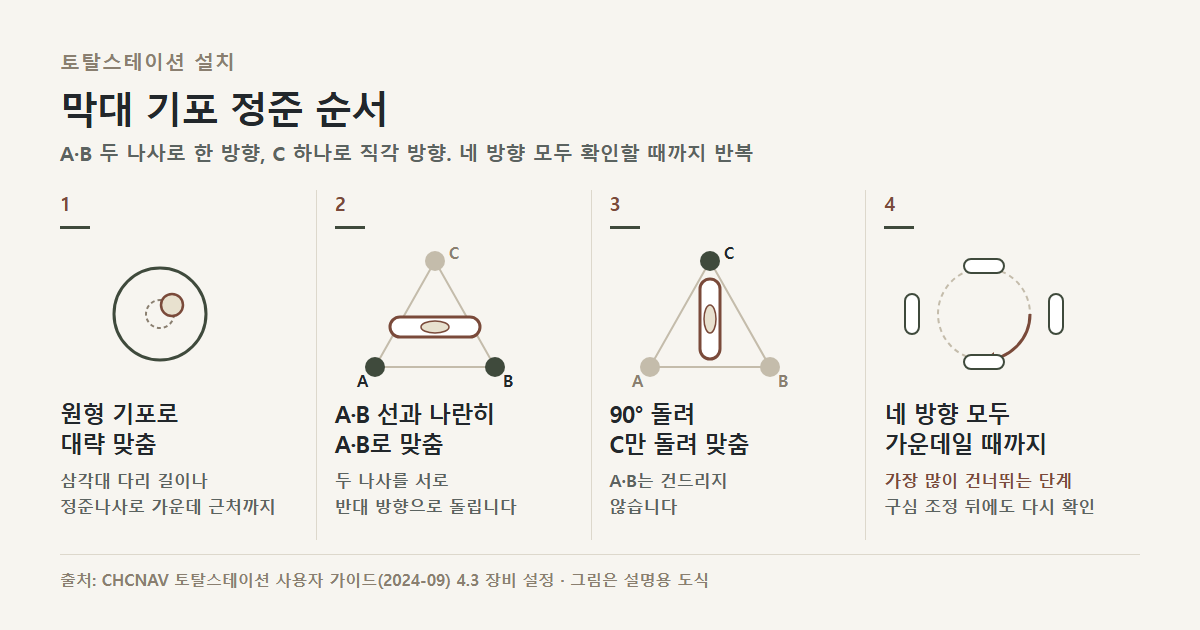

그림 3. 막대 기포 정준 순서. 출처: CHCNAV 토탈스테이션 사용자 가이드(2024-09) 4.3 장비 설정.

5. 그래도 이상하면, 이렇게 적어서 문의하세요

위 순서를 거쳐도 같은 증상이 나오면 장비 점검이 필요한 경우입니다. 문의하실 때 아래를 함께 알려 주시면 원인을 좁히는 데 도움이 됩니다.

• 기종·모델명과 제조번호
• 성능검사 유효기간 만료일
• 어떤 조건에서 나오는지: 거리, 방향, 프리즘/무프리즘 모드
• 확인한 값: 기지점 좌표와 측정값의 차이
• 이미 해본 것: 프리즘 상수·기계고·대기 보정 확인, 재설치 여부
• 화면에 오류 문구가 있다면 그 사진

"잘 안 됩니다"보다 "무프리즘으로 100m 이상에서만 거리가 튄다"처럼 재현되는 조건을 적으면, 점검 범위와 일정을 더 정확히 안내드릴 수 있습니다.

점검·성능검사 접수

엘원측량솔루션은 측량기 점검·조정·수리와 성능검사 접수를 안내하고 있습니다. 네이버 예약에서 점검/수리 접수나 성능검사 접수를 선택하시거나, 카카오채널로 위 내용을 보내 주세요.

• 네이버 예약: https://m.booking.naver.com/booking/6/bizes/953271
• 카카오채널: https://pf.kakao.com/_rxosxoxj

자료: CHCNAV 토탈스테이션 사용자 가이드(2024-09) — 4.3 장비 설정, 1.1 스테이션 설정, 1.2 기기 설정, 1.3 프리즘 설정
