“측량기가 안 됩니다”라는 말만으로는 본체, 배터리, 컨트롤러, 통신 중 어디를 봐야 할지 알기 어렵습니다. 수리 접수 전에는 전원이 안 들어오는지, 연결이 안 되는지, 연결은 되는데 FIX가 안 되는지 세 갈래로 나눠 보세요. 직접 수리하기보다 증상을 좁히고 필요한 정보를 남기는 첫 점검입니다.
아래 사진은 엘원측량솔루션 보유 장비의 정상 구성 예시입니다. 실제 고장·수리 장면이 아니며, 사진 속 상태등과 부품만으로 정상 작동 여부를 판정하지 않습니다. 여러 제조사의 장비가 섞여 있으므로 버튼, 표시등, 배터리 탈착 방법은 자기 장비 설명서를 따르세요.

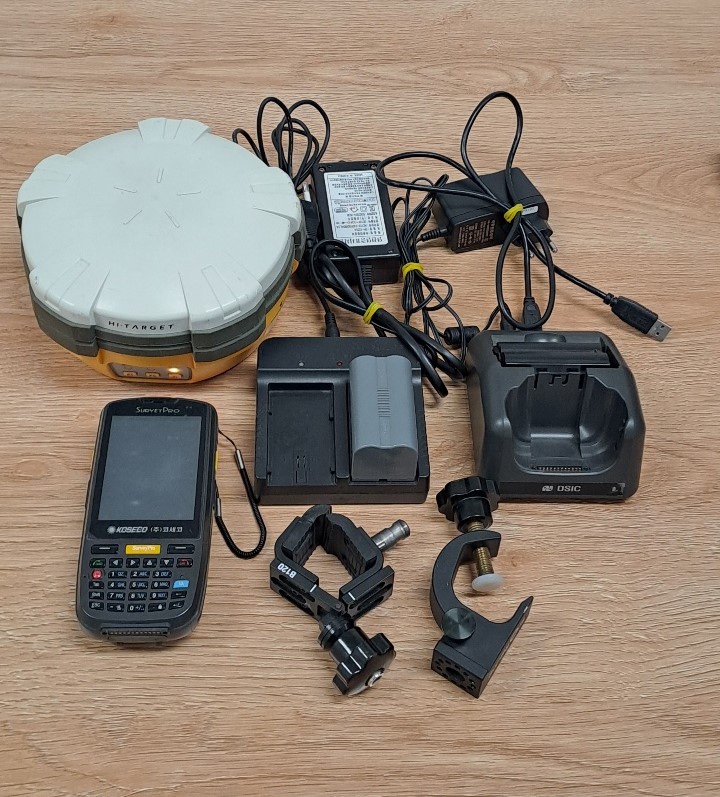

사진 1. Hi-Target 수신기와 컨트롤러·배터리·충전 구성품. 어느 장치에 증상이 생겼는지 나눠 적는 데 쓰는 구성 예시입니다. 출처: 엘원측량솔루션 보유 장비 촬영(2024년).
1. 전원: 수신기와 컨트롤러를 따로 켜 보세요
“전원이 안 켜진다”면 수신기 본체인지, 컨트롤러인지 먼저 구분합니다. 각각 켜지는지, 켜진 뒤 곧 꺼지는지, 작업 중에만 꺼지는지를 적어 두세요. 교체형 배터리를 쓰는 모델은 전원을 끈 상태에서 장착 상태를 확인합니다. 완충된 해당 모델용 예비 배터리가 있으면 바꿔 시험해 보세요. 한 배터리에서만 증상이 반복되면 본체와 배터리를 분리해 점검할 단서가 됩니다.
충전기와 어댑터도 한 쌍으로 보세요. 전원선이 느슨하지 않은지, 케이블 피복이 상하지 않았는지, 해당 모델에 맞는 충전기인지 확인합니다. 변형·누액이 보이거나 비정상적인 열·타는 냄새가 나는 배터리는 사용하거나 충전하지 마세요. 사진의 Hi-Target 구성에 다른 기종의 충전 규격을 적용하지 않습니다.

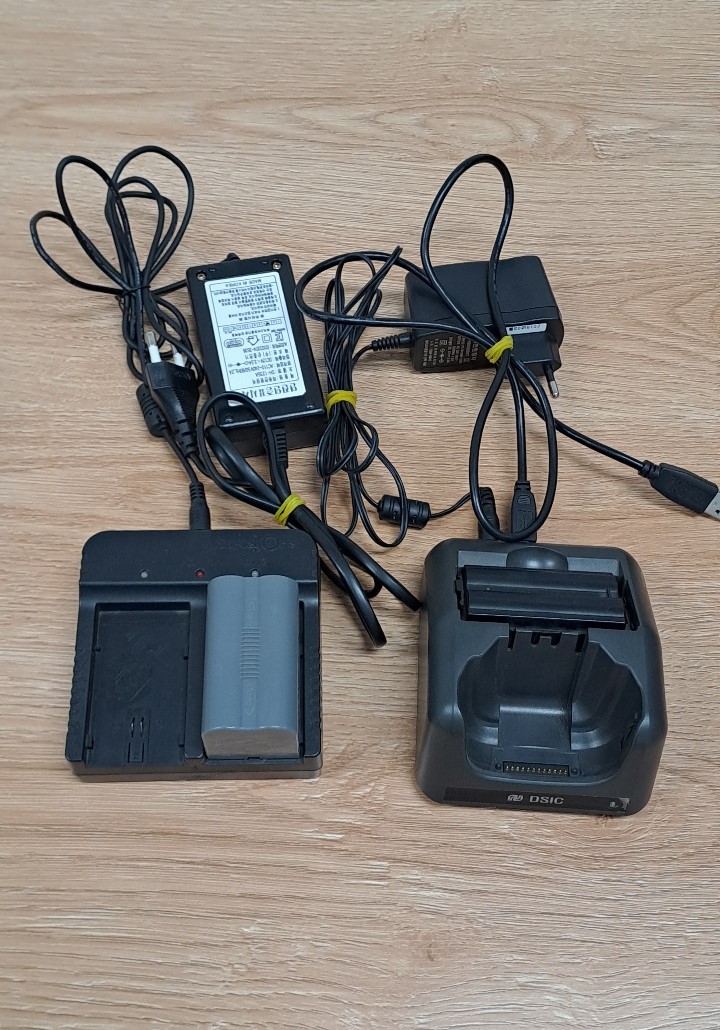

사진 2. 배터리, 충전 거치대, 어댑터 외관을 구분해 볼 수 있는 예시. 사진만으로 충전 성능이나 배터리 상태를 판단할 수 없습니다. 출처: 엘원측량솔루션 보유 Hi-Target 구성품 촬영(2024년).
2. 상태등: 켜짐과 측위 성공을 혼동하지 마세요
수신기에 불이 들어오면 우선 전원이 들어온다는 사실만 확인된 것입니다. 상태등은 전원, 위성 추적, 보정정보, 무선 연결 등 역할이 다르고 색상도 모델별로 다릅니다. 자기 장비 설명서를 보며 어떤 표시가 켜지거나 깜박이는지 사진·영상으로 남기세요. Spectra SP60 설명서도 전원, 블루투스, 위성·위치 상태 LED를 구분해 설명합니다. 이 설명을 사진 속 Hi-Target 장비의 색상 판독법으로 적용하면 안 됩니다.
사진 3. Hi-Target 수신기의 외부 표시등 위치 예시. 촬영 순간 불이 보이지만 위성 수신, FIX, 배터리 정상 판정의 근거는 아닙니다. 출처: 엘원측량솔루션 보유 장비 촬영(2024년).
수신기는 켜지는데 컨트롤러 화면이 검은 상태인지, 컨트롤러는 켜지지만 현장 프로그램이 열리지 않는지도 나눠 봅니다. 프로그램 시작 화면이 뜬 것과 수신기 연결·측량 준비가 끝난 것은 다른 단계입니다. 프로그램에서 선택된 수신기가 현재 손에 든 장비인지 확인하고 블루투스 연결 상태를 보세요. 다른 기종에서는 해당 프로그램의 연결 절차를 따릅니다.
3. 연결: 외부 포트와 캡은 눈으로만 확인하세요
케이블이나 외부 안테나를 쓰는 구성이라면 장비의 바깥쪽 연결부를 봅니다. 캡이 빠져 있는지, 케이블이 헐겁거나 꺾였는지, 눈에 띄는 오염·파손이 있는지 기록하세요. 커넥터 안에 금속 도구를 넣거나 임의로 분해하지 마세요. 젖었거나 손상된 흔적이 있다면 작동 시험을 반복하기보다 점검을 맡기는 편이 낫습니다.
사진 4. Spectra SP60의 외부 연결부와 보호 캡 위치 예시. 사진만으로 방수 상태나 단자 내부 상태를 판단할 수 없습니다. 출처: 엘원측량솔루션 보유 SP60 촬영(2024년).
4. 연결은 되는데 FIX가 안 되면 작업 조건을 분리하세요
컨트롤러에 수신기가 연결되고 위성 상태도 보이는데 FIX가 안 된다면 아직 본체 수리를 결정할 단계는 아닙니다. 하늘이 열린 곳으로 옮겨 위성 상태를 보고, 네트워크 RTK라면 인터넷과 보정정보의 접속·수신 상태를 확인하세요. 설정을 바꾸기 전 현재 서버·접속 방식을 캡처하되 계정 비밀번호는 공개 사진에 남기지 않습니다.
FIX가 떠도 좌표가 다르게 나올 때는 폴 결합부와 높이 입력을 보세요. 폴이나 컨트롤러 브래킷이 움직이면 장비 본체 이상과 다른 문제일 수 있습니다. 작업에 복귀할 때는 좌표를 아는 확인점에서 재관측하고 프로젝트 허용기준과 비교합니다.

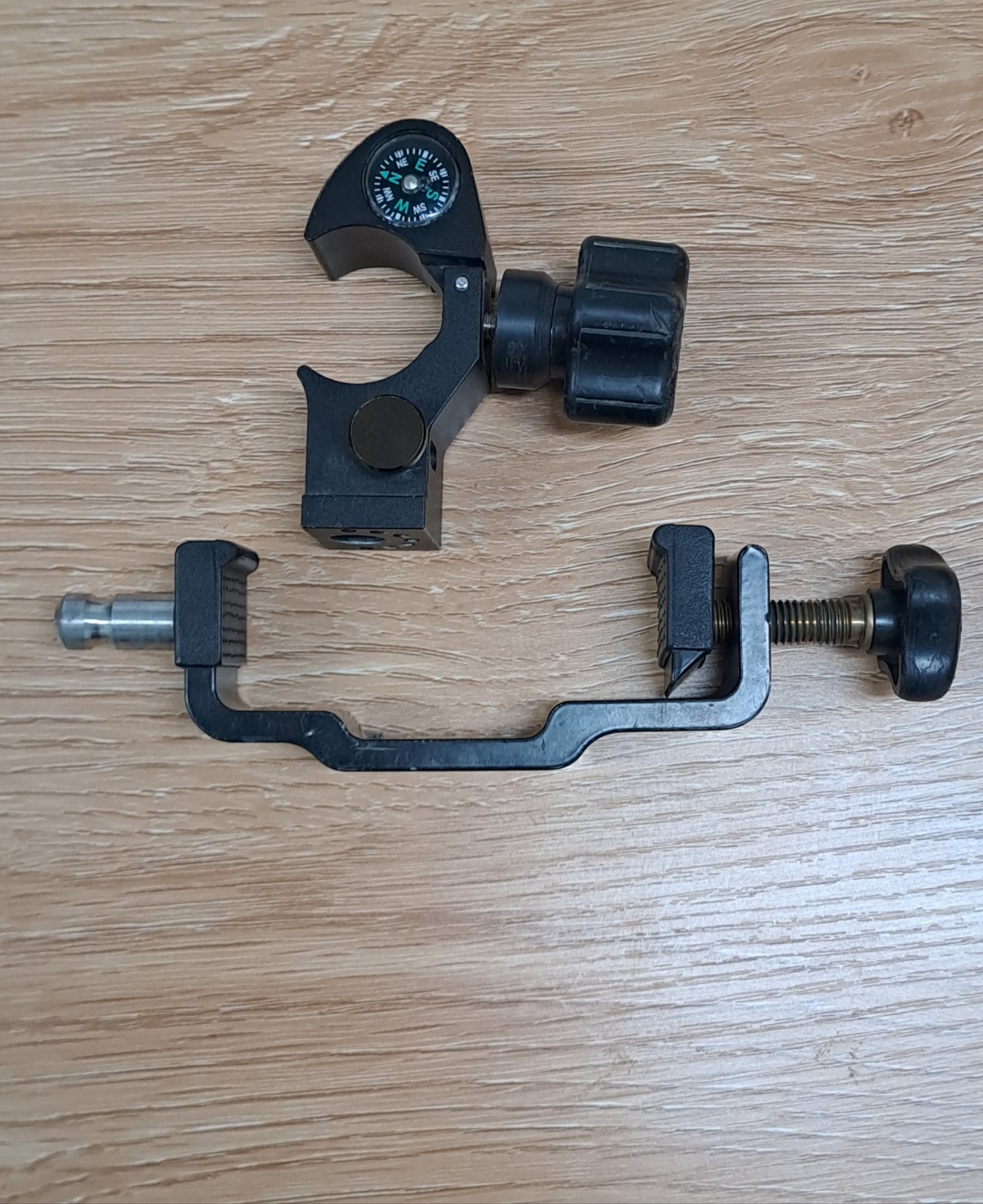

사진 5. 폴대·컨트롤러 브래킷의 나사와 클램프를 분리해 놓은 모습. 결합 위치를 설명하는 사진이며 흔들림이나 고장을 재현한 장면은 아닙니다. 출처: 엘원측량솔루션 보유 장비 부품 촬영(2024년).
수리 접수 때는 이 메모를 함께 보내세요
□ 수신기·컨트롤러 모델명과 일련번호(공개 게시물에는 번호 가림)
□ 증상 시작 시점과 직전 상황: 충전 후 / 운반 후 / 설정 변경 후 / 현장 이동 후
□ 멈추는 단계: 전원 → 부팅 → 장치 연결 → 위성 수신 → 보정정보 → FIX
□ 전원·상태등 사진, 오류 문구가 보이는 화면, 증상이 반복되는 짧은 영상
□ 예비 배터리·충전기로 시험했는지와 그 결과, 케이블·외부 포트의 눈에 띄는 상태
□ 낙하·침수 여부, 현장 프로그램과 펌웨어 버전(확인 가능할 때)
충전된 호환 배터리로도 켜지지 않거나 외부 손상이 보이면 기록을 갖고 점검을 요청하세요. 임의 초기화·펌웨어 변경·분해는 증상과 작업 자료를 남긴 뒤 모델별 공식 절차를 확인하고 진행합니다. 수리 후에는 같은 증상이 사라졌는지 확인하고 측량 성과는 확인점 재관측으로 검증하세요.
엘원측량솔루션 측량기 수리 문의
전화 031-303-9992 · 문의 페이지 · 카카오채널
모델명, 증상 단계, 사진을 함께 보내주시면 접수 방향을 안내하겠습니다.
참고: Spectra SP60 사용자 설명서(배터리 안전·상태등) · Spectra GNSS 수신기 연결 안내. 사진 속 여러 장비에 SP60의 표시등 색이나 배터리 규격을 동일하게 적용하지 않습니다.
